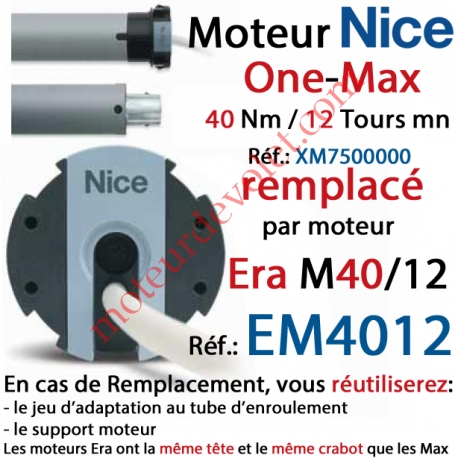

Moteur Nice Filaire One Max 40/12 Av FdC Manuels M 50, Remplacé par EM4012

Référence XM7500000

État : Neuf

Ref: XM7500000 Marque : Nice
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 40 Nm
- Vitesse de rotation : 12 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.1 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Plus de détails

Envoyer à un ami

Envoyer à un ami

Moteur Nice Filaire One Max 40/12 Av FdC Manuels M 50, Remplacé par EM4012
Ref: XM7500000 Marque : Nice
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 40 Nm
- Vitesse de rotation : 12 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.1 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Remise sur la quantité

Quantité	Remise	Vous économisez
10	10%	Jusqu'à 123,37 €
50	20%	Jusqu'à 1 233,72 €

Fiche technique

Longueur zz (mm)	0
Connexion du Câble au Moteur	Directe
Marque	Nice
Longueur Câble (m)	2,5
Fonction Re-tension de la Toile	Non
Vitesse de Rotation	12 Tours/mn
Garantie Contractuelle	5 Ans
Protocole Radio	Sans Radio Moteur Filaire
Indice de Protection	IP 44
Fonction Relâchement de la Toile en FdC Haut	Non
Intensité Théorique (A)	1,1
si Mds Tours Manivelle / Tour Axe	Sans
Type de FdC	FdC Manuel Progressif
Capacité de la Cage de FdC	27 Tours
Date à laquelle les infos au sujet du condensateur
Température de Déclenchement (°C)	0
Longueur Nominale de la Tringle Oscillante (mm)
Longueur xx (mm)	461
Couleur du Câble	Blanc
ø de Base (mm)	ø 45 mm Série Médium
Type de Percement de la Tête	4 Trous entr'axes 44,8 x 17 mm soit 48 mm en Croix dans l'axe du Moteur
Couple Nm	40 Nm
Classe d'Isolation	Classe 1
Type de Moteur	Filaire One-Max M Nice Sans MdS
Nombre de Conducteurs	4
Fonction Fermeture du Coffre en Douceur	Non
Voltage	230v ca Monophasé
Sens de Montage	Réversible Montage à Gauche ou à Droite
Type de Tête	Era M ou Max M (Nice)
Type d'Adaptation	Sans
Gamme de Moteur	One-Max M
Temps de Fonctionnement (s)	240
Longueur Intérieur Tube	0
Manœuvre de Secours	Sans MdS Manuelle
Type du Câble	H05VV-F
Type de Vitesse de Rotation	Série Classique
Niveau Sonore (dbA)	0
Type d'Entraînement des Adaptations	Nice Era M ou L ou Max M ou L Crabot 6 Branches ø 25-29 mm

En savoir plus

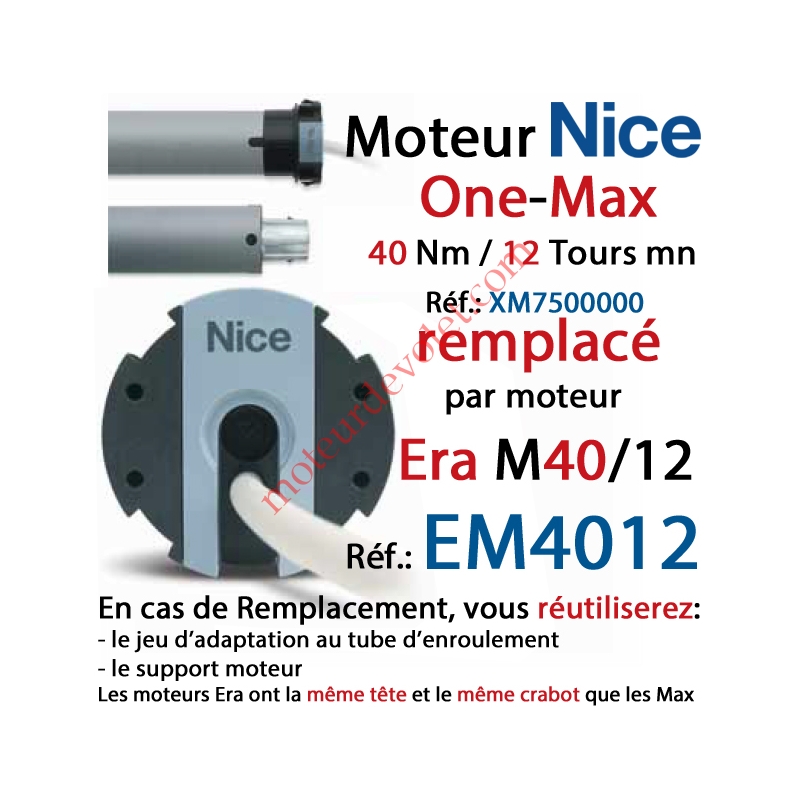

Moteur Filaire Nice One Max M 40/12

(Liaison Filaire entre le Moteur et l'inverseur de Commande).

- il n'est plus fabriqué et n'est plus en stock

- il est remplacé par le Moteur Filaire Nice Era M 40/12

- Même Couple

- Même Vitesse de Rotation

- Référence: EM4012

- Le Remplacement d'un One Max par un Era M ne nécessite:

- Aucune modification du Support Moteur et des pièces d'adaptation au tube d'enroulement,

- Vous pourrez conserver les pièces existantes.

- Suivant le conditionnement et la longueur du Câble dans lequel le moteur One Max M 40/12 a été acheté, vous pourrez le trouver sous les références suivantes:

- XM7500000

- XM7502000

- XM7502500

- XM7502900

- XM7503000

- Réglage Progressif des Fins de Courses à l'aide de 2 vis sur la Tête du Moteur.

- Couple: 40 Nm Sans détection d'obstacle,

il ne faut donc pas trop surdimensionner le couple moteur.

- Vitesse de Rotation: 12 Tours par Minute.

- Tête en Matériau Composite, Diamètre 65mm à 4 Encoches, Epaisseur 17 mm

Compatible avec tous les supports Nice Era ou Max série M (Medium).

- Sans Radio Moteur Electro-Mécanique (dit: Moteur Filaire).

- Sans MdS (Sans Manœuvre de secours manuelle).

- Peut soulever ± 75 kg de Tablier (Tablier = Ensemble des Lames),

quand il est monté dans un tube de ø 60 mm.
