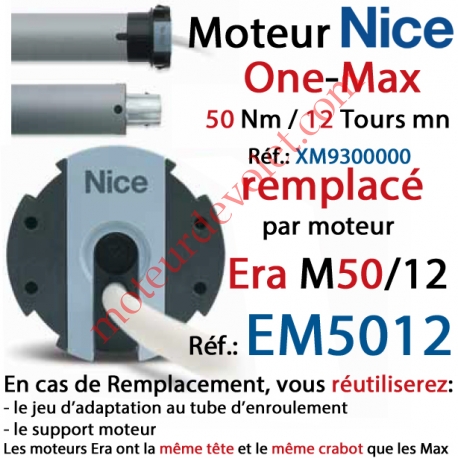

Moteur Nice Filaire One Max 50/12 Av FdC Manuels M 50, Remplacé par EM5012

Référence XM9300000

État : Neuf

Ref: XM9300000 Marque : Nice
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 50 Nm
- Vitesse de rotation : 12 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.1 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Plus de détails

Envoyer à un ami

Envoyer à un ami

Moteur Nice Filaire One Max 50/12 Av FdC Manuels M 50, Remplacé par EM5012
Ref: XM9300000 Marque : Nice
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 50 Nm
- Vitesse de rotation : 12 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.1 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Remise sur la quantité

Quantité	Remise	Vous économisez
10	10%	Jusqu'à 151,64 €
50	20%	Jusqu'à 1 516,44 €

Fiche technique

Type de Percement de la Tête	4 Trous entr'axes 44,8 x 17 mm soit 48 mm en Croix dans l'axe du Moteur
ø de Base (mm)	ø 45 mm Série Médium
Classe d'Isolation	Classe 1
Couple Nm	50 Nm
Fonction Fermeture du Coffre en Douceur	Non
Type de Moteur	Filaire One-Max M Nice Sans MdS
Nombre de Conducteurs	4
Sens de Montage	Réversible Montage à Gauche ou à Droite
Voltage	230v ca Monophasé
Gamme de Moteur	One-Max M
Type de Tête	Era M ou Max M (Nice)
Type d'Adaptation	Sans
Longueur Intérieur Tube	0
Temps de Fonctionnement (s)	240
Type de Vitesse de Rotation	Série Classique
Manœuvre de Secours	Sans MdS Manuelle
Type du Câble	H05VV-F
Type d'Entraînement des Adaptations	Nice Era M ou L ou Max M ou L Crabot 6 Branches ø 25-29 mm
Niveau Sonore (dbA)	0
Longueur zz (mm)	0
Connexion du Câble au Moteur	Directe
Fonction Re-tension de la Toile	Non
Marque	Nice
Longueur Câble (m)	2,5
Garantie Contractuelle	5 Ans
Vitesse de Rotation	12 Tours/mn
Fonction Relâchement de la Toile en FdC Haut	Non
Protocole Radio	Sans Radio Moteur Filaire
Indice de Protection	IP 44
si Mds Tours Manivelle / Tour Axe	Sans
Intensité Théorique (A)	1,1
Date à laquelle les infos au sujet du condensateur
Type de FdC	FdC Manuel Progressif
Capacité de la Cage de FdC	27 Tours
Longueur Nominale de la Tringle Oscillante (mm)
Température de Déclenchement (°C)	0
Longueur xx (mm)	461
Couleur du Câble	Blanc

En savoir plus

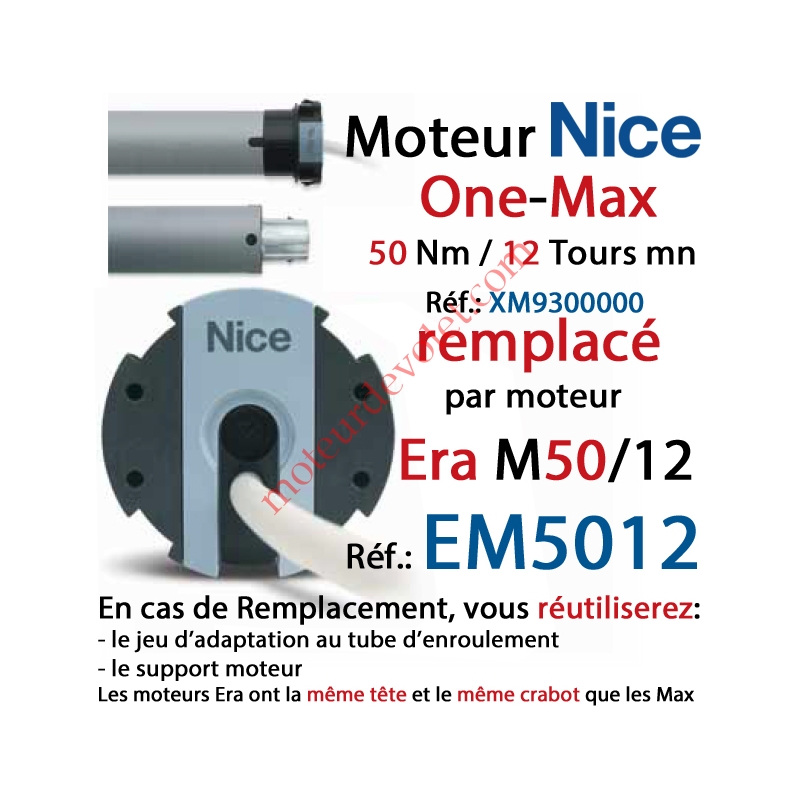

Moteur Filaire Nice One Max M 50/12

(Liaison Filaire entre le Moteur et l'inverseur de Commande).

- il n'est plus fabriqué et n'est plus en stock

- il est remplacé par le Moteur Filaire Nice Era M 50/12

- Même Couple

- Même Vitesse de Rotation

- Référence: EM5012

- Le Remplacement d'un One Max par un Era M ne nécessite:

- Aucune modification du Support Moteur et des pièces d'adaptation au tube d'enroulement,

- Vous pourrez conserver les pièces existantes.

- Suivant le conditionnement et la longueur du Câble dans lequel le moteur One Max M 50/12 a été acheté, vous pourrez le trouver sous les références suivantes:

- XM9300000

- XM9302000

- XM9302500

- XM9302900

- XM9303000

- Réglage Progressif des Fins de Courses à l'aide de 2 vis sur la Tête du Moteur.

- Couple: 50 Nm Sans détection d'obstacle,

il ne faut donc pas trop surdimensionner le couple moteur.

- Vitesse de Rotation: 12 Tours par Minute.

- Tête en Matériau Composite, Diamètre 65mm à 4 Encoches, Epaisseur 17 mm

Compatible avec tous les supports Nice Era ou Max série M (Medium).

- Sans Radio Moteur Electro-Mécanique (dit: Moteur Filaire).

- Sans MdS (Sans Manœuvre de secours manuelle).

- Peut soulever ± 93 kg de Tablier (Tablier = Ensemble des Lames),

quand il est monté dans un tube de ø 60 mm.
