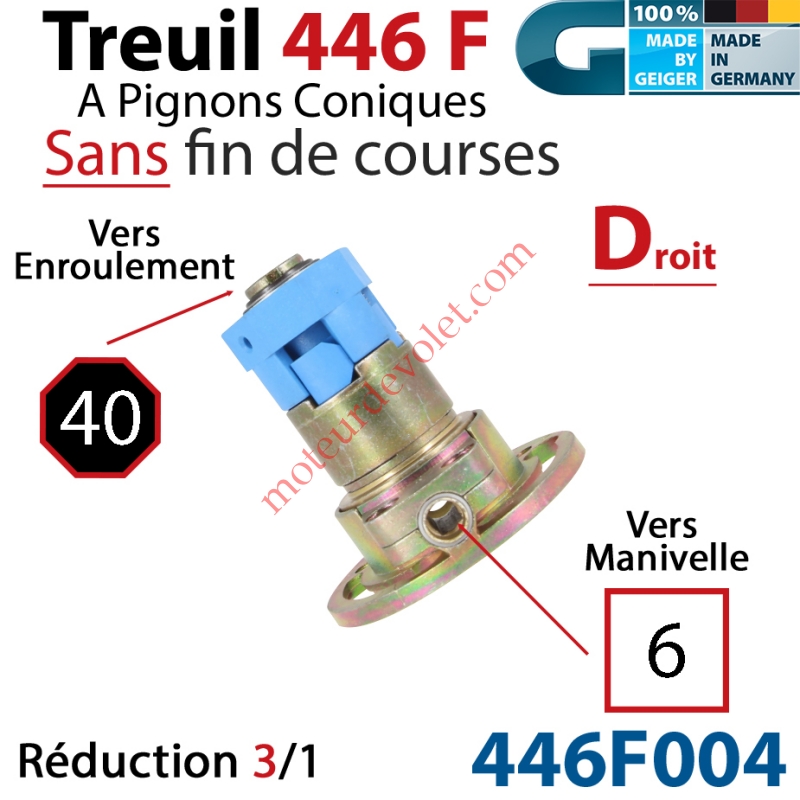

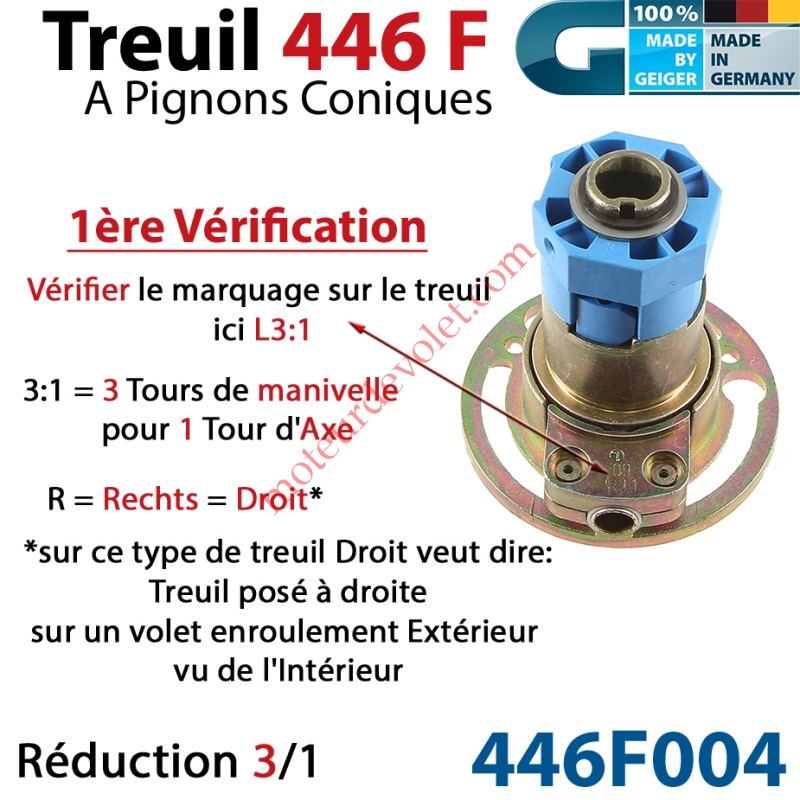

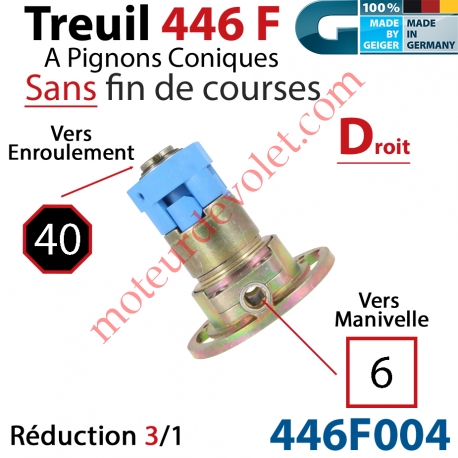

Treuil Débrayable Droit à Pignons Côniques 446F Entrée Carré 6 Femelle Sortie Octo 40 Mâle Sans FdC
446F004
Neuf
Geiger Ref: 446F004 - Treuil Débrayable à Pignons Côniques Entrée Carré 6 Femelle Sortie Octo de 40 mm Embase 76 mm Droit Démultiplication 3/1 Couple 9 Nm Rendement 0,66 à utiliser pour Tablier de 21 Kg Maxi
Remise sur la quantité
| Quantité | Remise | Vous économisez |
|---|---|---|
| 10 | 10% | Jusqu'à 70,92 € |
| 50 | 20% | Jusqu'à 709,20 € |
Fiche technique
| Rendement (Coefficient) | 0,79 |
| Cote G (mm) | 12 |
| Type de Tube | Octo 40 Sertissage Intérieur |
| Longeur de Pénétration Côté Manivelle | Traversant |
| Empreinte C | ø76 |
| Portance de la Couronne (mm) | 17 |
| Cote i (mm) | 7,5 |
| Type de Mécanisme du Treuil | Pignons Côniques |
| Longeur Côté Tube si Mâle | Longueur 57 mm |
| Angle C (°) | 10° |
| Portance de la Roue (mm) | 3,5 |
| Empreinte B | ø46 |
| Sens de Montage | Gauche |
| Type du Treuil | 446F |
| Mâle ou Femelle 1 | Femelle |
| Poids Maxi de Tablier (à Titre Indicatif) (kg) | 16 |
| Cote K (mm) | |
| Couple N/m | 7 Nm |
| Largeur Maxi pour 7 Attaches | 81,5 |
| Liaison vers le Treuil | Carré de 6 |
| Cote M (mm) | |
| Epaisseur (mm) | 23 |
| Cote H (mm) | 5,5 |
| Capacité de la Cage de FdC | Sans Fin de Course |
| Sortie Côté Tube | Octogonal de 40. |
| Empreinte D | ø60 |
| Largeur Rainure de la Couronne (mm) | 5 |
| Empreinte A | ø22 |
| Débrayable | en Descente |
| Coloris du Treuil | Zingué Bichromaté Jaune |
| Angle B (°) | 30° |
| Augmentation Longueur l'intérieur du Tube (mm) | 36,7 |
| Cote J (mm) | |
| si Mds Tours Manivelle / Tour Axe | 3 / 1 |
| Frein | Avec |
| Mâle ou Femelle 2 | Mâle |
| Type de Carter | Zamac |
| Cote L (mm) |
En savoir plus
Treuil Débrayable à Pignons Côniques Entrée Carré 6 Femelle Sortie Octo de 40 mm Embase 76 mm Droit Démultiplication 3/1 Couple 9 Nm Rendement 0,66 à utiliser pour Tablier de 21 Kg Maxi
