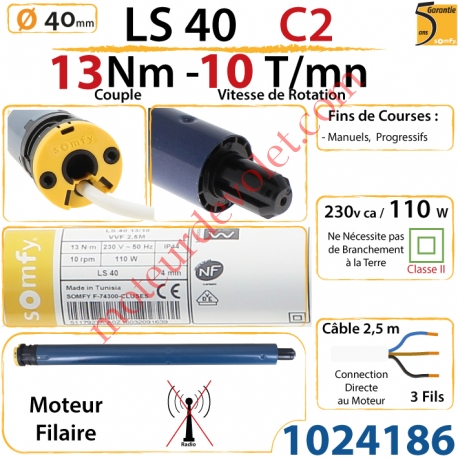

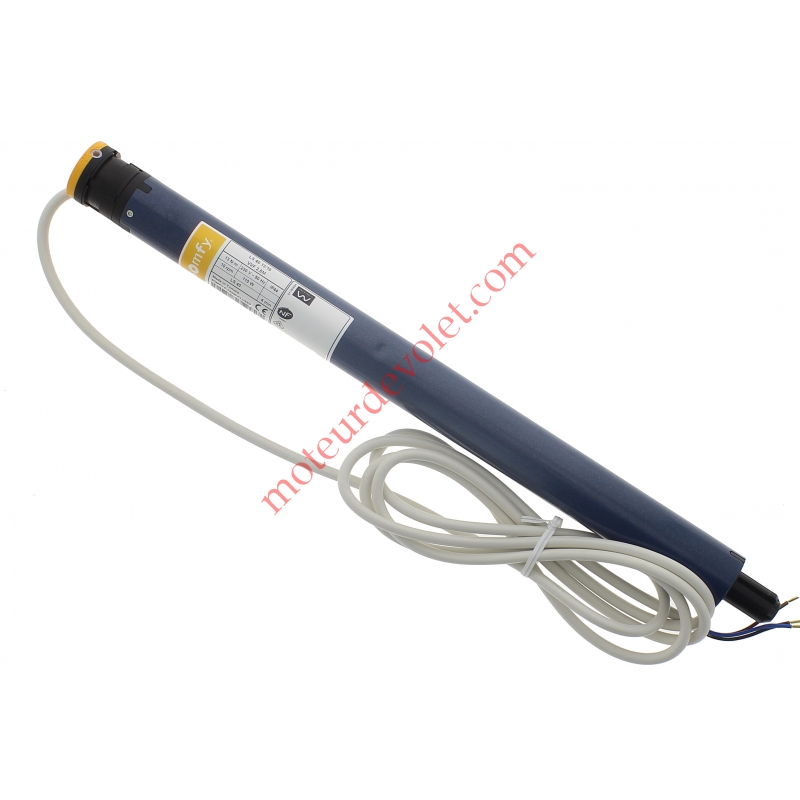

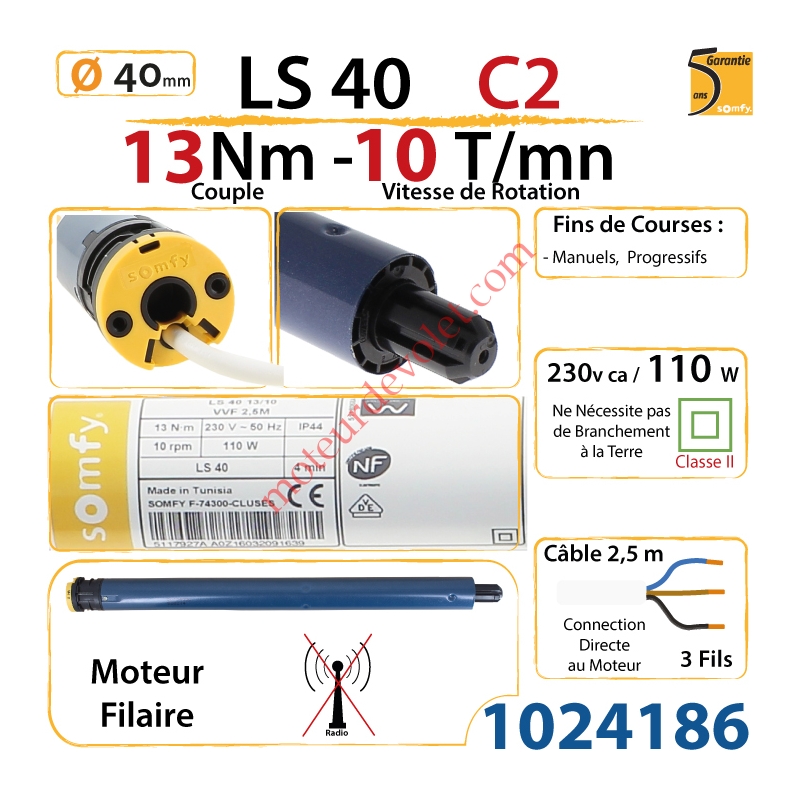

Moteur LS 40 13/10 Sans Carré sans Mds Double Isolation Classe II Sans Fil de Terre

Référence 1024186

État : Neuf

Ref: 1024186 Marque : Somfy
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 13 Nm
- Vitesse de rotation : 10 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 2
- Intensité : 0.5 A
- Indice de protection : IP 44
- Niveau sonore : 54dbA
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Plus de détails

Envoyer à un ami

Envoyer à un ami

Moteur LS 40 13/10 Sans Carré sans Mds Double Isolation Classe II Sans Fil de Terre
Ref: 1024186 Marque : Somfy
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 13 Nm
- Vitesse de rotation : 10 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 2
- Intensité : 0.5 A
- Indice de protection : IP 44
- Niveau sonore : 54dbA
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Remise sur la quantité

Quantité	Remise	Vous économisez
10	10%	Jusqu'à 201,44 €
50	20%	Jusqu'à 2 014,44 €

Fiche technique

Longueur Intérieur Tube	0
Intensité Théorique (A)	0,5
Date à laquelle les infos au sujet du condensateur
Type de FdC	FdC Manuel Progressif
Capacité de la Cage de FdC	40 Tours
Type d'Entraînement des Adaptations	Somfy LS40 ou Simu T3.5 Crabot 6 Branches ø 13-20 mm
Température de Déclenchement (°C)	140
Longueur xx (mm)	469
Couleur du Câble	Blanc
Fonction Re-tension de la Toile	Non
ø de Base (mm)	ø 35 mm Série Small
Classe d'Isolation	Classe 2
Couple Nm	13 Nm
Fonction Relâchement de la Toile en FdC Haut	Non
Type de Moteur	Filaire Ls Double Isolation Somfy Sans MdS
Nombre de Conducteurs	3
Sens de Montage	Réversible Montage à Gauche ou à Droite
Voltage	230v ca Monophasé
Gamme de Moteur	LS 40
Type de Tête	LS 40 (Somfy) & T3,5 (Simu)
Type d'Adaptation	Sans
Longueur Nominale de la Tringle Oscillante (mm)
Temps de Fonctionnement (s)	240
Type de Vitesse de Rotation	Série Classique
Manœuvre de Secours	Sans MdS Manuelle
Type du Câble	H05VV-F
Type de Percement de la Tête	2 Trous entr'axes 29 mm dans l'axe du Moteur
Niveau Sonore (dbA)	54
Connexion du Câble au Moteur	Directe
Longueur zz (mm)	448
Fonction Fermeture du Coffre en Douceur	Non
Marque	Somfy
Longueur Câble (m)	2,5
Garantie Contractuelle	5 Ans
Vitesse de Rotation	10 Tours/mn
Température d'utilisation du Moteur	de - 10 à + 40°Celsius
Protocole Radio	Sans Radio Moteur Filaire
Indice de Protection	IP 44

En savoir plus

Remplace Avantageusement le Vulcan 13/8 qui ne tournait qu'à 8 tours par minute alors que ce moteur tourne à 10 tours par minute
Moteur Filaire LS40 13/10 (Liaison Filaire entre le Moteur et l'Inverseur de Commande)
- Série LS40 WT (Wired Technology = Technologie Filaire)
- Réglage Manuel et progressif des Fins de Courses grâce à 2 Vis à 6 pans creux disposées sur la Tête du Moteur
- Couple: 13 Nm
- Vitesse de Rotation: 10 Tours par Minute
- Tête Ronde ø 38 Epaisseur 12 mm en Matériau Composite Percée de 2 Trous ø 3 entr'axes 29 mm
- Utiliser Impérativement les vis Plastite référence: 670037 pour fixer une pièce sur la tête moteur
- Différents accessoires peuvent être montés sur ce moteur:
- Un Carré de 10 mm Mâle référence: 9500602
- Une Tête Etoile LT référence: 9500659 pour utiliser les Supports de la série LT
- Kit d'adaptation aux Roues et Couronnes de la série LT50 référence: 9013763
- Classe 2: Ne nécessite Pas d'être raccordé à la Terre
- Sans MdS (Manoeuvre de Secours Manuelle)
