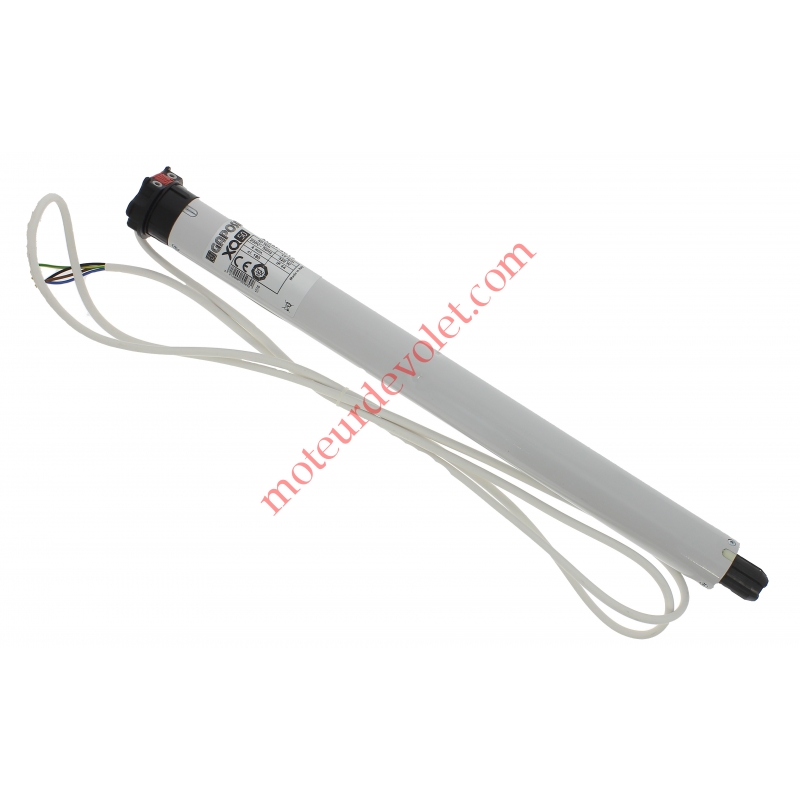

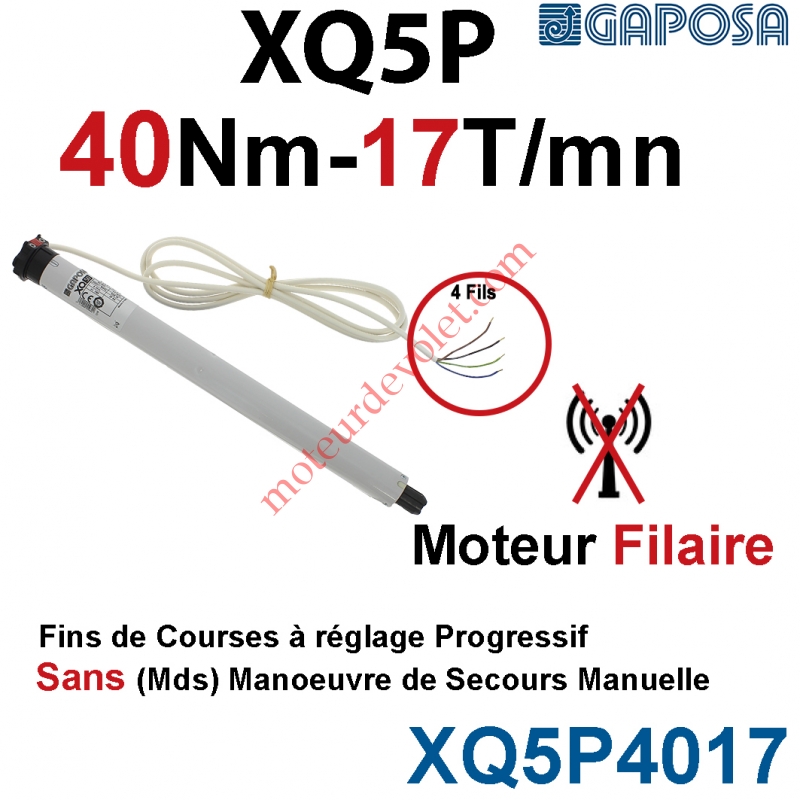

Moteur 40/17 XQ5P Fins de Courses Progressifs sans Mds
XQ5P4017
Neuf
Ref: XQ5P4017 Marque : Gaposa
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 40 Nm
- Vitesse de rotation : 17 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.5 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 40 Nm
- Vitesse de rotation : 17 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 1
- Intensité : 1.5 A
- Indice de protection : IP 44
- Niveau sonore Non mesuré
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans
Remise sur la quantité
| Quantité | Remise | Vous économisez |
|---|---|---|
| 10 | 10% | Jusqu'à 175,78 € |
| 50 | 20% | Jusqu'à 1 757,76 € |
Fiche technique
| Intensité Théorique (A) | 1,5 |
| Longueur Intérieur Tube | 0 |
| Type de Vitesse de Rotation | Série Classique |
| Type de FdC | FdC Manuel Progressif |
| Capacité de la Cage de FdC | 28 Tours |
| Température d'utilisation du Moteur | de - 10 à + 40°Celsius |
| Température de Déclenchement (°C) | 0 |
| Longueur Nominale de la Tringle Oscillante (mm) | 569 |
| Longueur xx (mm) | 0 |
| Couleur du Câble | Blanc |
| Type de Percement de la Tête n°3 | 1 Trou en Forme de Goutte d'eau |
| ø de Base (mm) | ø 45 mm Série Médium |
| Type de Percement de la Tête | 2 Trous entr'axes 48 mm dans l'axe du Moteur |
| Couple Nm | 40 Nm |
| Classe d'Isolation | Classe 1 |
| Types & ø de percement Ter | ø 2 mm et empreinte en Goutte d'eau |
| Type de Moteur | Filaire Gaposa XQ P FdC Mécaniques Progressifs Sans MdS |
| Nombre de Conducteurs | 4 |
| Fonction Re-tension de la Toile | Non |
| Voltage | 230v ca Monophasé |
| Sens de Montage | Réversible Montage à Gauche ou à Droite |
| Type de Tête Compatible | LT (Tête Etoile Epaisseur 17,15mm) (Somfy) |
| Type de Tête | XQ 50 Anciennement Axial 50 AX50 (Gaposa) |
| Type d'Adaptation | Sans |
| Fonction Relâchement de la Toile en FdC Haut | Non |
| Temps de Fonctionnement (s) | 240 |
| Diamètre de la Butée | ø de 4,1 à 4,9 mm |
| Manœuvre de Secours | Sans MdS Manuelle |
| Type du Câble | H05VV-F |
| Gamme de Moteur | XQ5 P Anciennement Série Axial 45 ou 50 Modèle AX50P |
| Niveau Sonore (dbA) | 0 |
| Type d'Entraînement des Adaptations | Gaposa XQ40,50 et 60 Crabot 4 Branches ø 22-28,5 mm |
| Longueur zz (mm) | 0 |
| Connexion du Câble au Moteur | Prise Noire 4 Conducteurs Bleu-Marron-Noir-Vert/Jaune XQ Gaposa |
| Diamètre du 2ème Percement de la Tête | ø 12 mm et dans le Fond Carré de 10 mm |
| Marque | Gaposa |
| Longueur Câble (m) | 2,5 |
| Type de Percement de la Tête n°2 | 1 Trou dans l'axe du Moteur |
| Vitesse de Rotation | 17 Tours/mn |
| Garantie Contractuelle | 5 Ans |
| Date à laquelle les infos au sujet du condensateur | |
| Protocole Radio | Sans Radio Moteur Filaire |
| Indice de Protection | IP 44 |
| Fonction Fermeture du Coffre en Douceur | Non |
En savoir plus
Moteur Filaire Gaposa XQ5P (Liaison Filaire entre le Moteur et l'inverseur de Commande)
- Réglage Progressif des Fins de Courses à l'aide de 2 vis sur la Tête du Moteur
- Couple: 40 Nm Sans détection d'obstacle, il ne faut donc pas trop surdimensionner le couple moteur
- Vitesse de Rotation: 17 Tours par Minute
- Tête XQ5 Epaisseur 15 mm en Matériau Composite, elle est Compatible avec tous les supports Gaposa Gamme 50 & la quelques supports pour Tête Etoile
- Sans Radio (dit: Moteur Filaire) Moteur Electro-Mécanique
- Ce moteur, comme tous les moteurs Filaires peut être raccordé à un Récepteur Radio, de manière à être commandé par Emetteur, par exemple:
- QCX09
- QCXTAG
- Classe 1: Nécessite d'être raccordé à la Terre
- Câble Débrochable 4 Conducteurs (Compris la Terre)
Sans MdS (Sans Manœuvre de secours manuelle)
Peut soulever ± 80 kg de Tablier quand il est monté dans un tube de ø 60 mm
Peut Remplacer le Moteur Gaposa Série Axial 50 ou AX50 de 40 Nm référence: AX4017P
Dans ce cas, il faudra certainement remplacer également:
- le Support de la Tête du Moteur
- le jeu d'Adaptation au Tube d'Enroulement
- Réglage Progressif des Fins de Courses à l'aide de 2 vis sur la Tête du Moteur
- Couple: 40 Nm Sans détection d'obstacle, il ne faut donc pas trop surdimensionner le couple moteur
- Vitesse de Rotation: 17 Tours par Minute
- Tête XQ5 Epaisseur 15 mm en Matériau Composite, elle est Compatible avec tous les supports Gaposa Gamme 50 & la quelques supports pour Tête Etoile
- Sans Radio (dit: Moteur Filaire) Moteur Electro-Mécanique
- Ce moteur, comme tous les moteurs Filaires peut être raccordé à un Récepteur Radio, de manière à être commandé par Emetteur, par exemple:
- QCX09
- QCXTAG
- Classe 1: Nécessite d'être raccordé à la Terre
- Câble Débrochable 4 Conducteurs (Compris la Terre)
Sans MdS (Sans Manœuvre de secours manuelle)
Peut soulever ± 80 kg de Tablier quand il est monté dans un tube de ø 60 mm
Peut Remplacer le Moteur Gaposa Série Axial 50 ou AX50 de 40 Nm référence: AX4017P
Dans ce cas, il faudra certainement remplacer également:
- le Support de la Tête du Moteur
- le jeu d'Adaptation au Tube d'Enroulement
