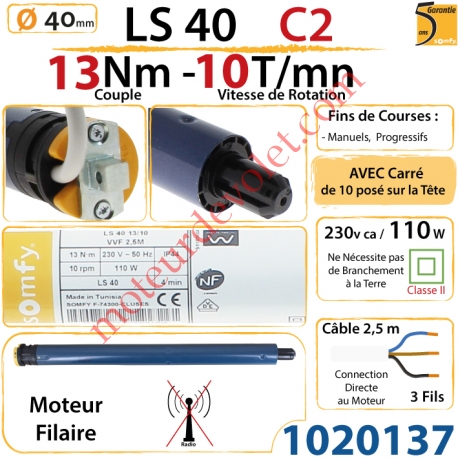

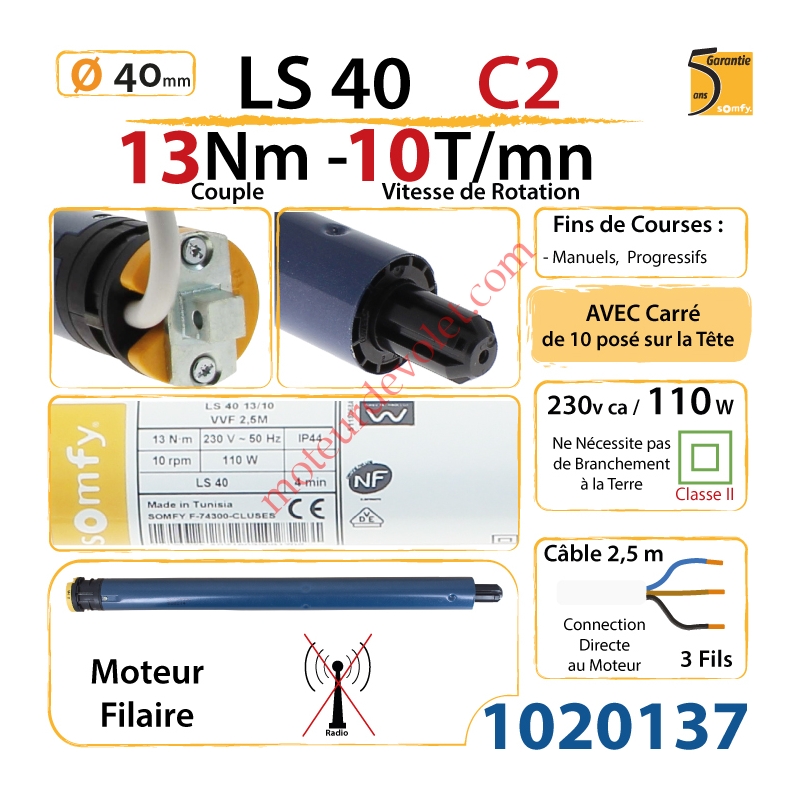

Moteur LS 40 13/10 C2 Avec Carré de 10 sans Mds Double Isolation Classe II

Référence 1020137

État : Neuf

Ref: 1020137 Marque : Somfy
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 13 Nm
- Vitesse de rotation : 10 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 2
- Intensité : 0.5 A
- Indice de protection : IP 44
- Niveau sonore : 54dbA
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Plus de détails

Envoyer à un ami

Envoyer à un ami

Moteur LS 40 13/10 C2 Avec Carré de 10 sans Mds Double Isolation Classe II
Ref: 1020137 Marque : Somfy
- Référence de Fabrication :
- Moteur Filaire Sans Commande Radio
- Manœuvre de Secours : Sans
- Fins de Courses : FdC Manuel Progressif
- Couple : 13 Nm
- Vitesse de rotation : 10 Tours/mn
- Tension d'utilisation : 230v ca Monophasé
- Isolation électrique : Classe 2
- Intensité : 0.5 A
- Indice de protection : IP 44
- Niveau sonore : 54dbA
- Câble : H05VV-F - Blanc
- Longueur : 2.5 m
- Garantie contractuelle: 5 Ans

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Remise sur la quantité

Quantité	Remise	Vous économisez
10	10%	Jusqu'à 206,40 €
50	20%	Jusqu'à 2 064,00 €

Fiche technique

Connexion du Câble au Moteur	Directe
Longueur zz (mm)	448
Longueur Câble (m)	2,5
Fonction Fermeture du Coffre en Douceur	Non
Marque	Somfy
Garantie Contractuelle	5 Ans
Vitesse de Rotation	10 Tours/mn
Indice de Protection	IP 44
Température d'utilisation du Moteur	de - 10 à + 40°Celsius
Protocole Radio	Sans Radio Moteur Filaire
Longueur Intérieur Tube	0
Intensité Théorique (A)	0,5
Capacité de la Cage de FdC	40 Tours
Date à laquelle les infos au sujet du condensateur
Type de FdC	FdC Manuel Progressif
Type d'Entraînement des Adaptations	Somfy LS40 ou Simu T3.5 Crabot 6 Branches ø 13-20 mm
Température de Déclenchement (°C)	140
Couleur du Câble	Blanc
Longueur xx (mm)	469
ø de Base (mm)	ø 35 mm Série Small
Fonction Re-tension de la Toile	Non
Classe d'Isolation	Classe 2
Couple Nm	13 Nm
Nombre de Conducteurs	3
Fonction Relâchement de la Toile en FdC Haut	Non
Type de Moteur	Filaire Ls Double Isolation Somfy Sans MdS
Sens de Montage	Réversible Montage à Gauche ou à Droite
Voltage	230v ca Monophasé
Type d'Adaptation	Sans
Gamme de Moteur	LS 40
Type de Tête	LS 40 (Somfy) & T3,5 (Simu)
Longueur Nominale de la Tringle Oscillante (mm)
Temps de Fonctionnement (s)	240
Type du Câble	H05VV-F
Type de Vitesse de Rotation	Série Classique
Manœuvre de Secours	Sans MdS Manuelle
Niveau Sonore (dbA)	54
Type de Percement de la Tête	2 Trous entr'axes 29 mm dans l'axe du Moteur

En savoir plus

Remplace Avantageusement le Vulcan 13/8 Avec Carré de 10 qui ne tournait qu'à 8 tours par minute alors que ce moteur tourne à 10 tours par minute

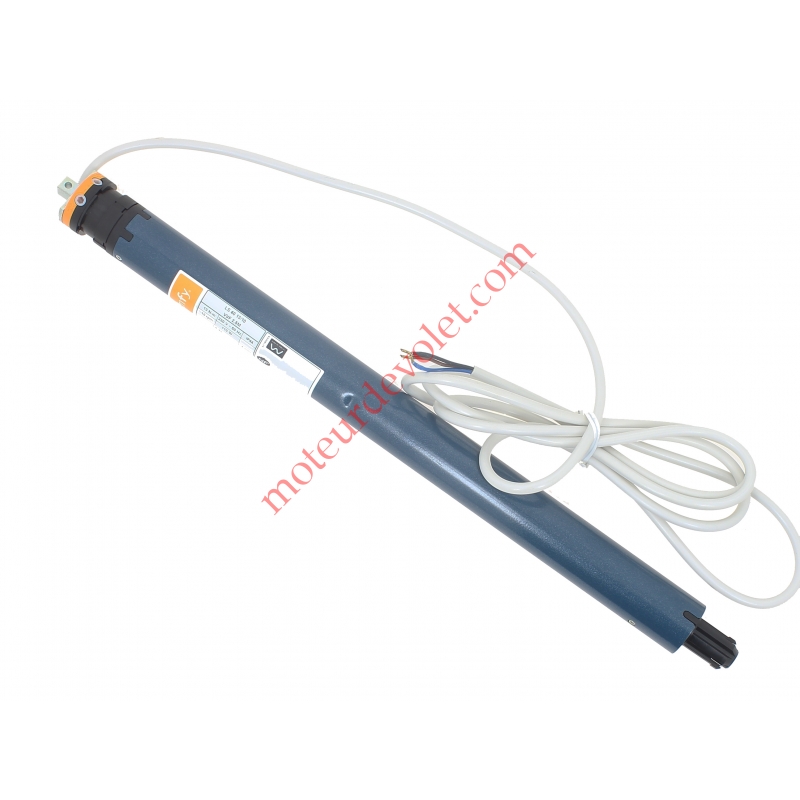

Moteur Filaire LS40 13/10 (Liaison Filaire entre le Moteur et l'Inverseur de Commande)
- Série LS40 WT (Wired Technology = Technologie Filaire)
- Réglage Manuel et progressif des Fins de Courses grâce à 2 Vis à 6 pans creux disposées sur la Tête du Moteur
- Couple: 13 Nm
- Vitesse de Rotation: 10 Tours par Minute
- Tête Ronde ø 38 Epaisseur 12 mm en Matériau Composite Percée de 2 Trous ø 3 entr'axes 29 mm
- Avec Carré de 10 mm Mâle référence: 9500602
- Utiliser Impérativement les vis Plastite référence: 670037 pour fixer une pièce sur la tête moteur
- Différents accessoires peuvent être montés sur ce moteur:
- Une Tête Etoile LT référence: 9500659 pour utiliser les Supports de la série LT
- Kit d'adaptation aux Roues et Couronnes de la série LT50 référence: 9013763
- Classe 2: Ne nécessite Pas d'être raccordé à la Terre
- Sans MdS (Manoeuvre de Secours Manuelle)
